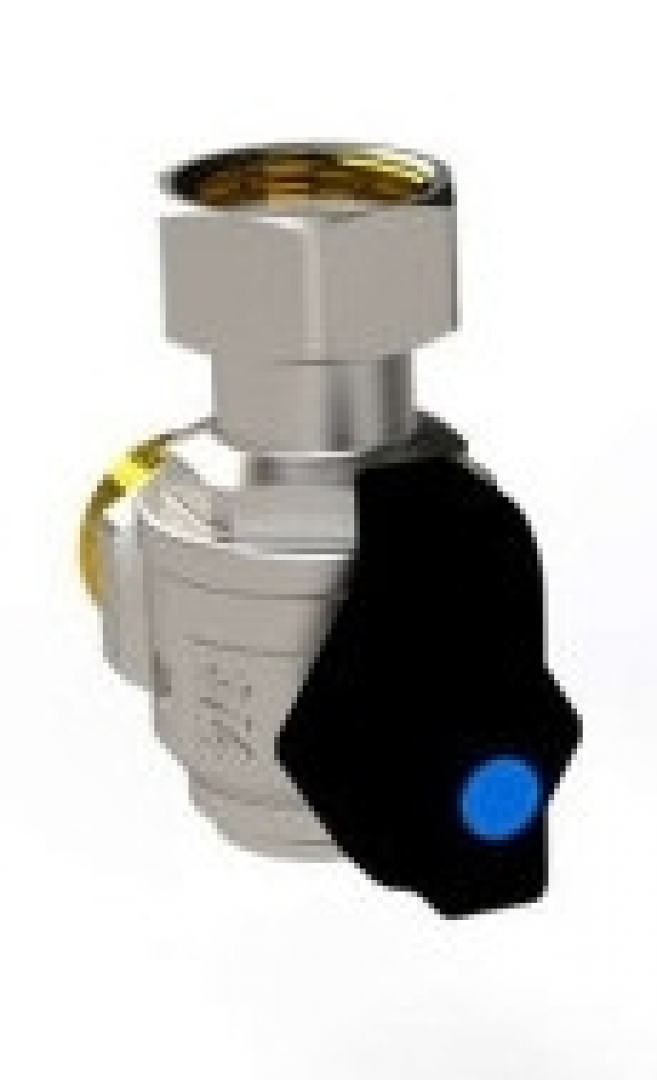

Arco kazánbekötő szett sarok KM

Arco kazánbekötő szett sarok KM,  fali fűtőkazánok, HMV ill. kombinált változataik telepítéséhez, ivóvízhálózatokhoz, fűtési és használati melegvíz hálózatokhoz, 50% glykol oldatig használhatók.
Gyártó Arco Model KVC02
A termék átmenetileg nem elérhető cégünknél. Amint elérhetővé válik, ismét rendelhetővé tesszük.
Kérjük ellenőrizze később az elérhetőséget, köszönjük!




Kapcsolódó termékek

Szerelvény, csőrendszer kapcsolódó termékek

1 év garancia
Arco kazánbekötő szett egyenes KM

Arco kazánbekötő szett egyenes KM

nem rendelhető további paraméterek
Gyártó Arco Kategória Szerelvény, csőrendszer Arco kazánbekötő szett egyenes KM, fali fűtőkazánok, HMV ill. kombinált változataik telepítéséhez, ivóvízhálózatokhoz, fűtési és használati melegvíz hálózatokhoz, 50% glykol oldatig használhatók.
1 év garancia
Arco kazánbekötő szett sarok BM

Arco kazánbekötő szett sarok BM

nem rendelhető további paraméterek
Gyártó Arco Kategória Szerelvény, csőrendszer Arco kazánbekötő szett sarok BM,  fali fűtőkazánok, HMV ill. kombinált változataik telepítéséhez, ivóvízhálózatokhoz, fűtési és használati melegvíz hálózatokhoz, 50% glykol oldatig használhatók.
1 év garancia
Arco kazánbekötő szett egyenes BM

Arco kazánbekötő szett egyenes BM

raktáron bővebb info web ár:18.654 Ft kosárba további paraméterek
Gyártó Arco Kategória Szerelvény, csőrendszer Arco kazánbekötő szett egyenes BM,  fali fűtőkazánok, HMV ill. kombinált változataik telepítéséhez, ivóvízhálózatokhoz, fűtési és használati melegvíz hálózatokhoz, 50% glykol oldatig használhatók.

Arco kazánbekötő szett sarok KM adatlap és méretek

Arco kazánbekötő sarok KM 1/2 coll
A mm 52
B mm 35
C mm 78
Súly kg 0,27
PN bar 30
Hőm. °C 0 - 120

Arco kazánbekötő sarok KM 3/4 coll
A mm 52
B mm 42
C mm 88
Súly kg 0,4
PN bar 30
Hőm. °C 0 - 120

Leírás

Arco kazánbekötő szett sarok KM, kézi működtetésű, európai sárgaréz testű golyóscsap. Kompakt fogantyú, hollandis csatlakozás a könnyű szerelhetőség érdekében, nehezen hozzáférhető helyeken is jól alkalmazható.

A szerelvény zárt pozícióban reteszelhető. Blokkoláshoz zárja el a golyóscsapot, szerelje le a fogantyút a tetején lévő csavar kicsavarása után.

Fordítsa el a fogantyút negyed fordulattal, majd ebben az állapotában csavarozza vissza.

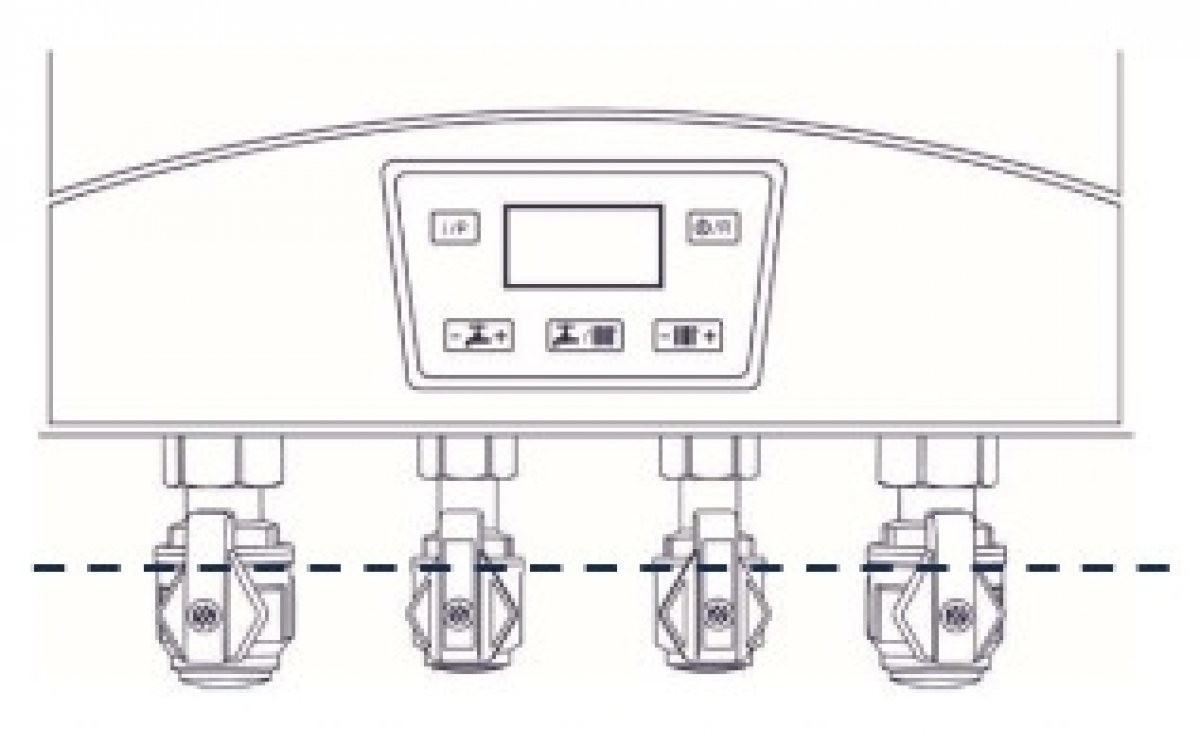

Kompakt és megerősített fogantyú. Kialakítása lehetővé teszi a kézzel vagy villáskulccsal ill. csavarkulccsal való elfordítást.

A kulcs nem ütközik bele a másik fogantyúba.

Mindegyik szerelvény hollandis oldalába bele van marva egy nút, mely alkalmas a beépített visszacsapószelep fogadására.

Jellemzők

  • A megerősített fogantyú kézzel vagy 27mm-es villáskulccsal elfordítható, reteszelhető
  • Minden szerelvényhez tartozik 2 darab kék és 2 darab piros színjelző gomb a meleg és hidegvíz vezeték megkülönböztetésére
  • Szűrő nélküli, sarok kivitel, külső menetes csatlakozás, 2 db ½” és 2 db ¾” méretű golyós csap egy csomagban
  • A lapostömítéssel ellátott hollandi megkönnyíti a szerelést és biztosítja a tömítettséget
  • Nikkelmentes tömítőfelületek

Szerelési és karbantartási útmutattó

A golyóscsapot olyan megfelelő szerszámmal – villáskulccsal, csavarkulccsal - kell beszerelni, amely szorosan illeszkedik a szerelvény menetes csatlakozóinál lévő hatszögletű felülethez, és ügyelni kell az alkalmazott nyomatékra, hogy a golyóscsap ne deformálódjon el és a tömítése ne károsodjon.

Ne fogja be szerszámmal a szerelvény testének közepét, mert meghúzáskor károsodhatnak a belső alkatrészek.

Ne végezzen módosítást a golyóscsap semelyik részén se, mert az szivárgást okozhat.

A golyóscsapokat teljesen nyitott vagy teljesen zárt állásban való működésre tervezték.

Részben nyitott / részben zárt pozícióban történő működés csökkenti a szerelvény élettartamát, károsítja is azt.

Javasolt karbantartás: 3 havonta egyszer nyissa ki és zárja el teljesen a golyóscsapokat, hogy elkerülhető legyen a beragadásuk.

Kemény és nagyon kemény víz esetén havonta ajánlott elvégezni a karbantartást.

Alkatrész Anyag Felület
4 Fogantyú Zamak Fekete
5 Színjelző gomb ABS Piros / kék
6 Csavar AISI304 -
7 Tömszelence csavar CW617N Nikkelezett
8 Golyómozgató tengely CW617N Nikkelezett
9 Tömszelence Teflon -
10 Golyó CW617N Krómozott
11 Bevezető CW617N Nikkelezett
12 Tömítések Teflon -
13 Test CW617N Nikkelezett
14 Gyűrű AISI304 -
15 Lapos tömítés Kompozit -
16 Hollandi CW617N Nikkelezett
Gondos és figyelmes adatrögzítésünk ellenére felléphetnek olyan adatbeviteli hibák, amik a termékek műszaki paramétereit érintik; esetenként a gyártó változtathat a termékeik műszaki paraméterein.
Eltérés esetén minden esetben a gyártó által megadott paraméterek érvényesek. (ÁSzF 5.7.2.)
